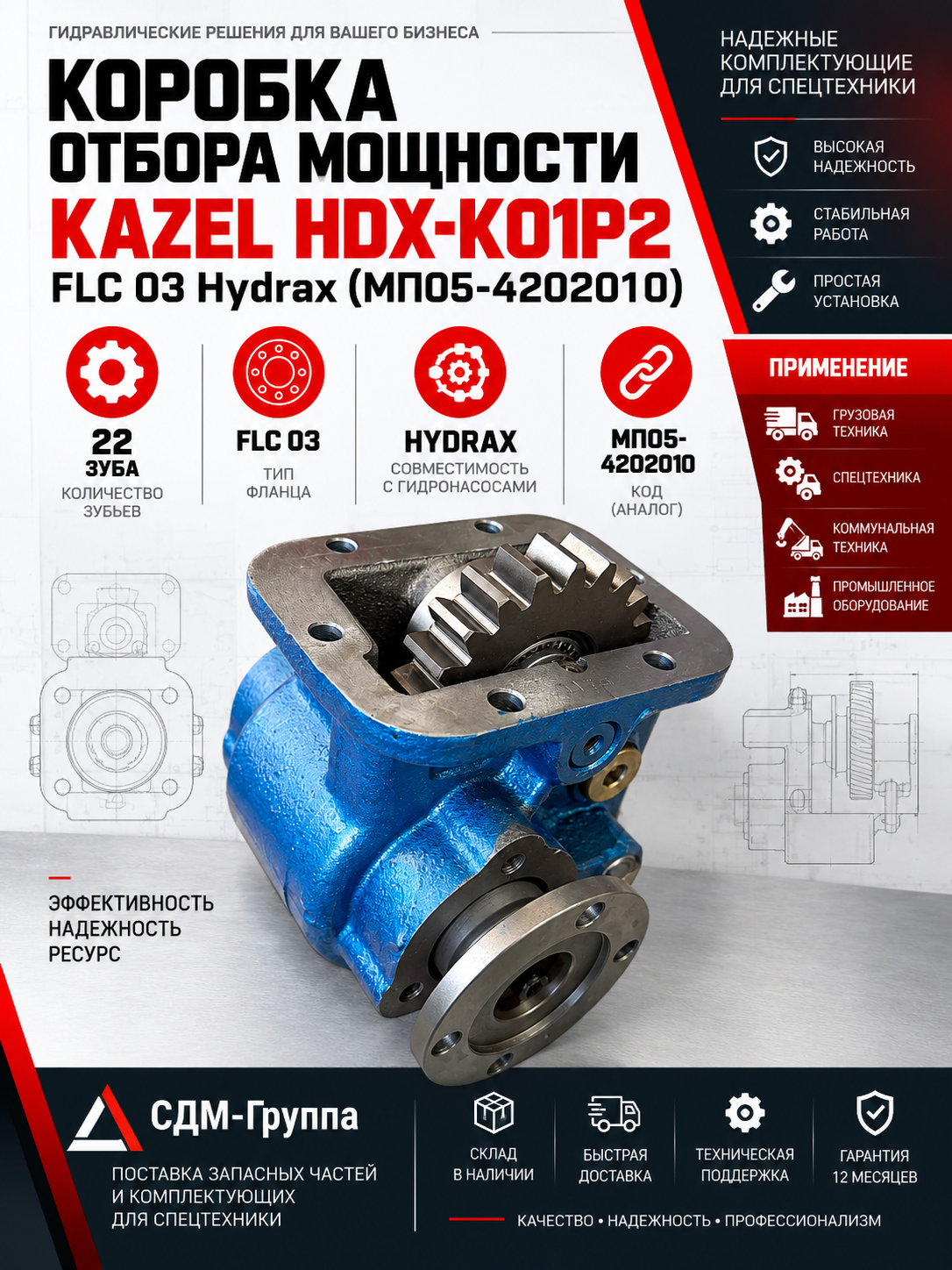

Коробка отбора мощности KAZEL HDX-K01P2 FLC 03 Hydrax (МП05-4202010) 22зуба

Главная Каталог Запасные части Коробки отбора мощности (КОМ) Коробки отбора мощности (КОМ) Коробка отбора мощности KAZEL HDX-K01P2 FLC 03 Hydrax (МП05-4202010) 22зуба

Производитель

Hydrax

Коробка отбора мощности HDX-K01P2 FLC 03 HYDRAX (аналог МП05-4202010) — КОМ с ведущей шестернёй на 22 зуба и фланцевым выходом под карданный вал. Предназначена для отбора мощности от КПП грузового автомобиля и привода гидравлического оборудования спецтехники. Максимальный крутящий момент — 250 Н·м, управление — пневматическое. Применяется с совместимыми КПП КАМАЗ серий 14 и 15, а также рядом автомобилей ГАЗ. СДМ-Группа предлагает поставку коробок отбора мощности, подбор аналогов, гидронасосов и комплектующих, технические консультации и сервисную поддержку.

Есть вопрос?

Так же, можно задать вопрос он-лайн

31 577 руб.

В наличии 1

Количество

Файлы для скачивания:

Коробка отбора мощности KAZEL HDX-K01P2 FLC 03 Hydrax (МП05-4202010) 22зуба: подробное описание

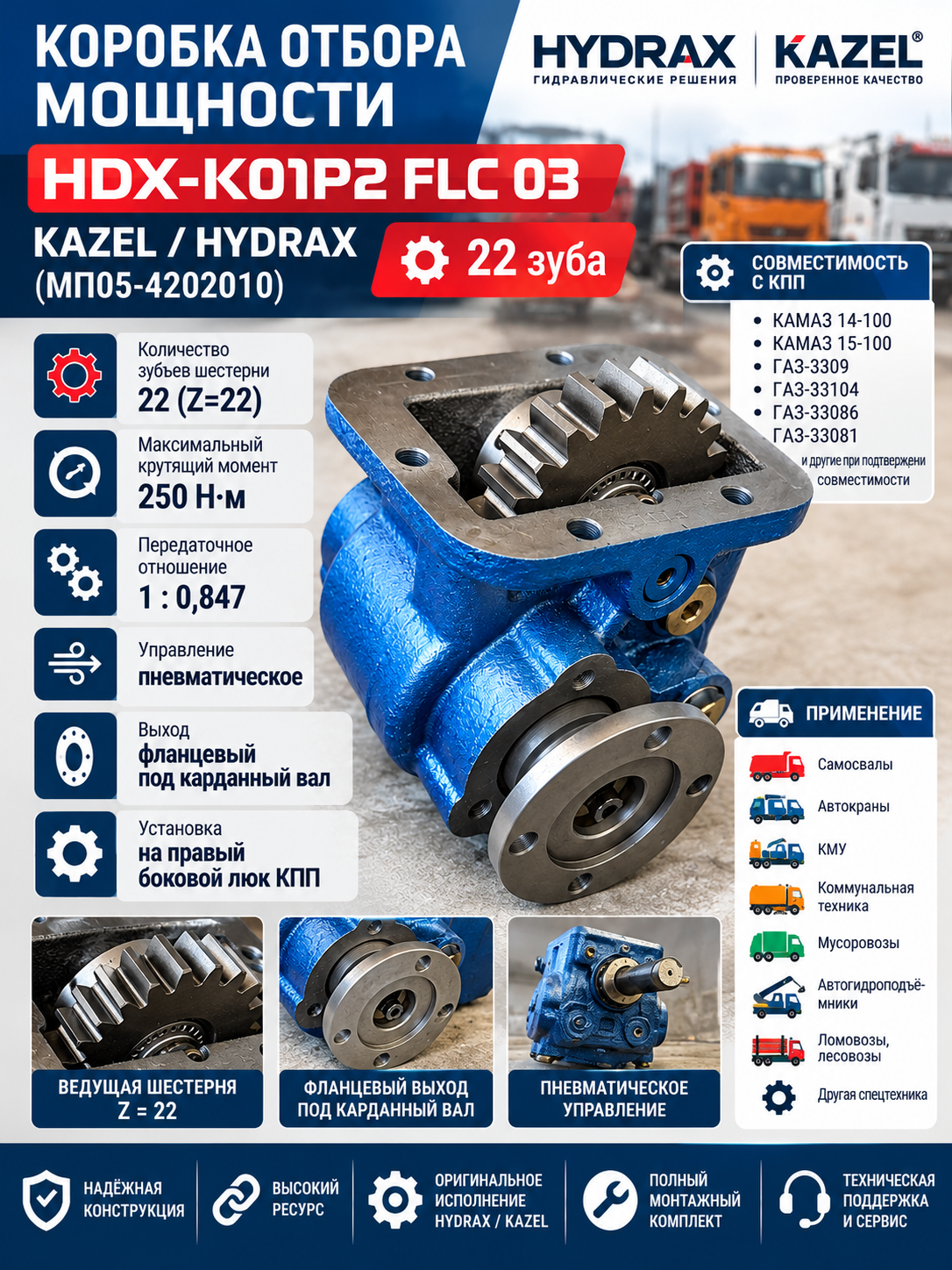

Коробка отбора мощности KAZEL / HYDRAX HDX-K01P2 FLC 03 (МП05-4202010), 22 зуба

Коробка отбора мощности HDX-K01P2 FLC 03 HYDRAX (МП05-4202010), 22 зуба предназначена для передачи крутящего момента от коробки передач грузового автомобиля к дополнительному оборудованию — гидронасосам, механическим приводам и другим исполнительным механизмам специальной техники.

КОМ устанавливается на правый боковой люк совместимой коробки передач и обеспечивает передачу мощности через фланцевое соединение с карданным валом.

Данная модификация имеет приводную шестерню с количеством зубьев Z=22 и предназначена для применения с коробками передач КАМАЗ 14-100, 15-100 и совместимыми трансмиссиями.

Конструктивные особенности

Фланцевый выход под карданный вал
Исполнение FLC 03 предназначено для подключения карданного привода, передающего вращение к гидронасосу или другому агрегату. Это удобно при размещении гидравлического оборудования на расстоянии от коробки передач.
Пневматическое включение
КОМ оснащена пневматическим механизмом включения, позволяющим управлять отбором мощности с использованием пневматической системы автомобиля.
Крутящий момент до 250 Н·м
Конструкция рассчитана на передачу крутящего момента до 250 Н·м в пределах установленных производителем режимов эксплуатации.
Приводная шестерня на 22 зуба
Количество зубьев ведущей шестерни — один из основных параметров при подборе коробки отбора мощности к конкретной модели КПП.
Монтаж справа
КОМ устанавливается на правый боковой люк коробки передач. Монтажный комплект входит в поставку стандартного исполнения HYDRAX.

Принцип работы

При включении коробки отбора мощности вращение от элементов трансмиссии автомобиля передаётся через зубчатое зацепление на выходной вал КОМ.

Далее крутящий момент через фланец и карданный вал поступает к подключённому гидронасосу либо другому приводному оборудованию.

Гидронасос преобразует механическую энергию в поток рабочей жидкости, обеспечивая работу гидроцилиндров, гидромоторов и других исполнительных механизмов.

Технические характеристики

Наименование: коробка отбора мощности (КОМ)
Модель: HDX-K01P2 FLC 03
Бренд исполнения: HYDRAX
Дополнительное обозначение товара: KAZEL
Сопоставимый артикул: МП05-4202010
Количество зубьев шестерни: 22 (Z=22)
Тип: механическая коробка отбора мощности
Управление: пневматическое
Максимальный крутящий момент: 250 Н·м
Передаточное отношение: 1:0,847 (по каталогу HYDRAX)
Сторона установки: правая
Место установки: боковой люк КПП
Тип выхода: фланцевый
Присоединение: под карданный вал
Направление выхода: вперёд / назад в зависимости от схемы установки
Направление вращения КОМ: левое по каталогу HYDRAX
Направление вращения подключаемого насоса: зависит от схемы привода и расположения карданного вала
Совместимые КПП: КАМАЗ 14-100, 15-100 и другие при подтверждении совместимости
Масса: около 10 кг
Комплектация: КОМ, стандартный монтажный набор

Применение

Коробка отбора мощности HDX-K01P2 FLC 03 может использоваться на специальной технике, построенной на базе совместимых грузовых шасси:

Автокраны.
Краноманипуляторные установки.
Самосвалы.
Автомобили с гидравлическими подъёмными механизмами.
Коммунальные дорожные машины.
Мусоровозы.
Ломовозы.
Лесовозы.
Автогидроподъёмники.

Другая техника с приводом дополнительного оборудования от КПП.

Совместимость с коробками передач

Основные модели КПП:

КАМАЗ 14-100

КАМАЗ 15-100

В каталогах также указана применяемость для ряда автомобилей ГАЗ-3309, ГАЗ-33104, ГАЗ-33086, ГАЗ-33081.

Важно: при подборе необходимо проверить модификацию КПП, количество зубьев ведущей шестерни, сторону монтажа, выходной фланец и направление вращения привода.

Аналоги и взаимозаменяемость

HDX-K01P2 FLC 03 может рассматриваться как вариант замены коробок отбора мощности аналогичного назначения:
МП05-4202010 (22 зуба)
TF18001 FLC
PF18005P
P30KZP — соответствующее исполнение

При подборе аналога необходимо проверить полное соответствие присоединительных и технических параметров. Совпадение назначения не всегда означает возможность установки без доработки.
