КОМ и гидронасос: как правильно подобрать насос к коробке отбора мощности
Коробка отбора мощности — важный элемент гидравлической системы грузового автомобиля и спецтехники. Однако сама КОМ только передаёт крутящий момент от трансмиссии автомобиля. Для работы гидравлического оборудования к ней подключается гидронасос, который создаёт необходимый поток рабочей жидкости.
Компания СДМ-Группа предлагает коробки отбора мощности и комплектующие для гидравлических систем грузовой и специальной техники. Мы находимся в Казани, имеем более 20 лет опыта работы с гидравликой и помогаем подобрать оборудование под конкретную задачу.
Какие гидронасосы устанавливаются на КОМ?
В зависимости от назначения машины, требуемого расхода, рабочего давления и конструкции гидросистемы с коробками отбора мощности используются разные виды насосов.
Наиболее распространены:
Шестеренные гидронасосы. Простая и надёжная конструкция. Широко применяются на самосвалах, коммунальной, сельскохозяйственной и другой спецтехнике.
Аксиально-поршневые насосы. Применяются в более производительных гидросистемах, где требуются высокое рабочее давление, большой ресурс и эффективная работа при значительных нагрузках. Подобные насосы широко используются на КМУ, лесовозах, мусоровозах, самосвалах и другой мобильной технике.
Тандемные насосы. Позволяют организовать несколько гидравлических контуров. Существуют как шестеренные, так и поршневые многосекционные решения. Например, производитель ABER выпускает двухконтурные поршневые насосы с вариантами DIN 5462, DIN 5463 UNI и SAE. (Aber)
Насосы НШ. Хорошо известное решение для российской и белорусской техники. Насосы семейства НШ используются на КАМАЗ, МАЗ, сельскохозяйственной и коммунальной технике и могут подключаться к соответствующим КОМ непосредственно либо через адаптер.
Основные стандарты присоединения КОМ и насоса
Один из наиболее распространённых вариантов для современной грузовой гидравлики — ISO 7653 / DIN 5462. Например, Parker для КОМ Chelsea с непосредственной установкой насоса указывает ISO 7653 и шлицевой вал DIN 5462 B8×32×36, 8 шлицов. Такой же интерфейс применяется на насосах Parker F1e. (Parker Hannifin Corporation)
Также широко используются UNI / DIN 5463, различные исполнения SAE, DIN 9611, DIN 5482 и другие варианты. Например, поршневые насосы ABER BH выпускаются сразу в исполнениях DIN 5462/ISO 7653, DIN 5463 UNI, DIN 9611, DIN 5482 и SAE. (Aber)

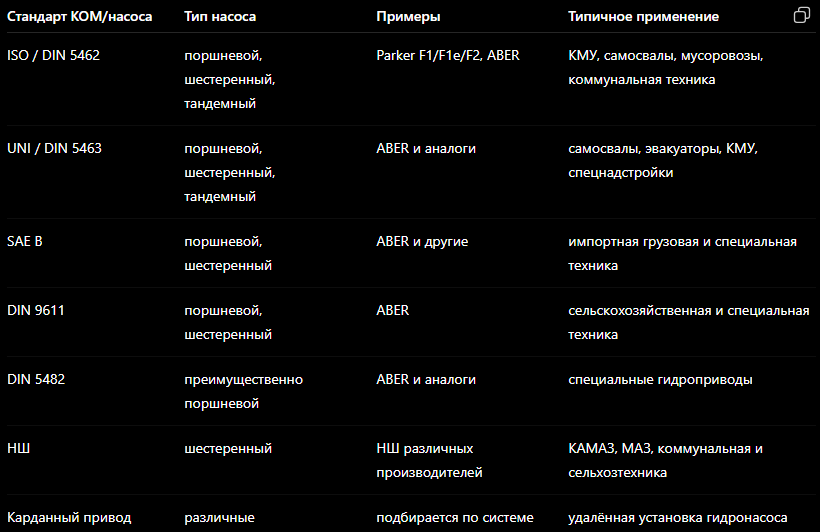

Полезная таблица совместимости
Можно ли установить насос другого стандарта?
Во многих случаях — да. Для этого применяются специальные переходники и муфты.
Например, существуют переходники UNI–ISO, позволяющие установить насос ISO на КОМ UNI, а также переходники для подключения насосов НШ к КОМ UNI. Такие решения представлены и в каталогах российского гидрооборудования. (АО "РГ-Ремсервис")
Это позволяет сформировать готовую систему:
КПП → коробка отбора мощности → муфта/переходник → гидронасос → гидросистема спецтехники.
Что нужно знать для правильного подбора?
Подбирать насос только по тому, что его фланец визуально подходит к КОМ, нельзя.
Необходимо учитывать модель КПП и КОМ, стандарт присоединения, тип и количество шлицов, направление вращения, передаточное отношение КОМ, рабочий объём насоса, требуемую производительность, рабочее давление, допустимые обороты и крутящий момент.
Особенно важно сопоставлять допустимую нагрузку КОМ с характеристиками гидронасоса. Для тяжёлых насосов производители также могут предусматривать необходимость дополнительной опоры. Parker отдельно обращает внимание на необходимость проверки требований к опорным кронштейнам при непосредственном монтаже насоса на PTO. (Parker Hannifin Corporation)
Где применяются КОМ с гидронасосами?
Такие системы используются на самосвалах, кранах-манипуляторах, автокранах, мусоровозах, эвакуаторах, вакуумных и илососных машинах, каналопромывочной технике, автоцистернах, топливозаправщиках, лесовозах с гидроманипуляторами, коммунальной и другой специальной технике.
КОМ и гидравлическое оборудование в Казани
СДМ-Группа занимается поставками гидравлического оборудования для грузовой, строительной, коммунальной, сельскохозяйственной и промышленной техники.
Наши преимущества: более 20 лет опыта, большой ассортимент оборудования на складе в Казани, профессиональный подбор оборудования и собственный транспорт для оперативного выезда к клиентам.
Если вам необходимо подобрать коробку отбора мощности, насос или комплект для подключения гидравлики — обратитесь к специалистам СДМ-Группа.
