При замене шестеренного насоса НШ важно правильно определить направление вращения приводного вала. Ошибка при выборе правого или левого насоса может привести к неправильной работе гидросистемы, отсутствию давления и повреждению самого насоса.

Разберём, как самостоятельно определить направление вращения НШ и на что обратить внимание при покупке.

Что значит правое и левое вращение НШ?

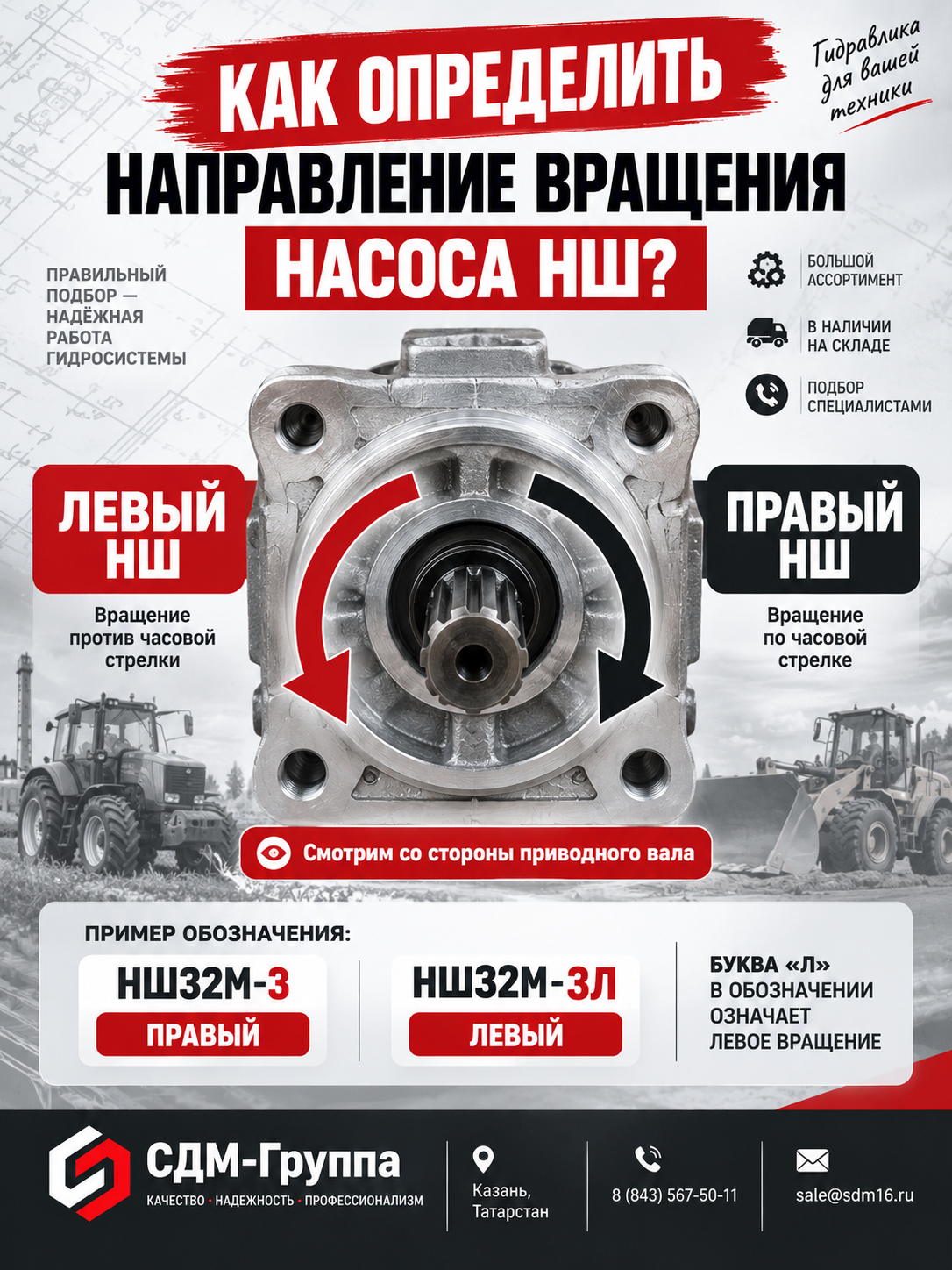

Направление вращения определяют со стороны приводного вала насоса.

То есть нужно расположить насос валом к себе и смотреть непосредственно на торец приводного вала.

Если вал вращается:

по часовой стрелке — насос правого вращения;

против часовой стрелки — насос левого вращения.

Это главное правило, которое помогает избежать путаницы.

Важно: если смотреть на насос с противоположной стороны, направление визуально будет обратным. Поэтому всегда ориентируемся именно на приводной вал.

Как определить вращение по маркировке?

Самый простой способ — посмотреть полное обозначение насоса на корпусе, табличке или упаковке.

Например, у насосов Hydrosila:

НШ32М-3 — правое вращение;

НШ32М-3Л — левое вращение.

Буква «Л» в данном обозначении указывает на левое направление вращения.

Такой же принцип встречается у многих насосов НШ других типоразмеров.

Но маркировка может отличаться в зависимости от производителя и серии, поэтому при сомнениях лучше сверяться с каталогом конкретного изготовителя.

Как определить направление, если маркировка стёрлась?

Если обозначение старого насоса невозможно прочитать, есть несколько способов.

1. Определить вращение привода техники

Нужно выяснить, в какую сторону вращается вал, от которого приводится гидронасос.

Это может быть:

• вал отбора мощности;
• шестерня привода;
• вал двигателя;
• редуктор;
• коробка отбора мощности.

После этого нужно представить насос установленным на своё рабочее место и определить, в какую сторону будет вращаться его приводной вал при взгляде со стороны этого вала.

Если по часовой стрелке — нужен правый насос.

Если против часовой стрелки — левый.

2. Посмотреть расположение входа и выхода

У шестеренного насоса есть:

всасывающий канал — IN;

напорный канал — OUT.

При изменении направления вращения меняется и направление перемещения масла внутри насоса.

Поэтому расположение всасывающего и напорного портов может использоваться как дополнительный признак при определении исполнения.

Однако ориентироваться только на размер отверстий или их расположение не стоит: конструкции разных производителей отличаются.

Надёжнее использовать полную маркировку и техническую документацию.

3. Сравнить со старым насосом

Если насос уже снят с техники, перед покупкой нового желательно сфотографировать:

• вид со стороны вала;
• маркировку корпуса;
• боковые гидравлические отверстия;
• монтажный фланец;
• приводной вал.

По этим данным специалисту значительно проще определить необходимое исполнение.

Простой способ запомнить

Поставьте насос валом к себе.

↻ Вал вращается по часовой стрелке — ПРАВЫЙ НШ

↺ Вал вращается против часовой стрелки — ЛЕВЫЙ НШ

Именно положение наблюдателя относительно приводного вала имеет принципиальное значение.

Можно ли поставить левый НШ вместо правого?

Без соответствующих изменений гидросистемы — нет.

Правый и левый насосы рассчитаны на разное направление вращения приводного вала.

Если установить насос неправильного вращения и подключить гидролинии как у прежнего насоса, он не будет работать в предусмотренном режиме.

Возможны:

• отсутствие нормального давления;
• неправильное направление потока масла;
• повышенный шум;
• кавитация;
• перегрев;
• повреждение уплотнений;
• ускоренный износ насоса.

Поэтому направление вращения необходимо определить до установки и запуска оборудования.

От направления вращения зависит только подключение?

Нет.

Конструкция насоса рассчитана на определённое направление движения шестерён и рабочей жидкости.

Поэтому неправильное исполнение нельзя рассматривать просто как насос, у которого достаточно поменять местами два шланга.

Если производителем насос не заявлен как реверсивный, использовать его в противоположном направлении вращения не следует.

Какие НШ выпускаются правого и левого вращения?

Правое и левое исполнения встречаются у большого количества распространённых шестеренных насосов:

• НШ-10
• НШ-14
• НШ-16
• НШ-25
• НШ-32
• НШ-40
• НШ-50
• НШ-71
• НШ-100

Наличие конкретного исполнения необходимо проверять для выбранной серии и производителя.

Что проверить кроме вращения?

Даже если направление определено правильно, для замены насоса необходимо проверить и другие параметры:

• рабочий объём, см³/об;
• номинальное и максимальное давление;
• допустимые обороты;
• тип приводного вала;
• размер монтажного фланца;
• расположение и размеры гидравлических портов;
• применяемость на конкретной технике.

Например, два насоса НШ-32 могут иметь одинаковый рабочий объём, но отличаться исполнением корпуса, валом, давлением или присоединительными размерами.

Как не ошибиться при покупке НШ?

Лучший вариант — не подбирать насос только по внешнему виду.

Перед заказом сообщите:

марку и модель техники;

маркировку старого насоса;

направление вращения;

рабочий объём;

фотографию насоса со стороны вала;

фотографии гидравлических портов.

Если маркировка неизвестна — можно прислать фотографии снятого насоса нашим специалистам.
